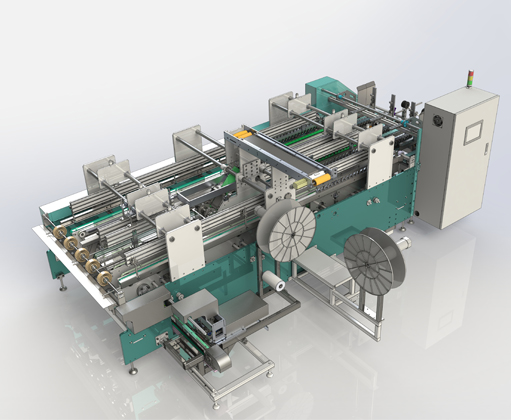

高速多箱型纸箱提手垫片穿插机

  高速礼品盒设备配置说明

   控制系统:信捷

   伺服电机:汇川

   穿插机芯:内置IKD免维护滑块，驱动链条德国伊维氏(IWIS)
   其它:其余运行滑轨上银免维护产品

     高速礼品盒技术参数

 1 、储存纸箱板量300片                              12、适合使用以下尺寸的提手料带:

 2、 纸板适合宽度 255mm-500mm                    料带步距 20.4±0.1mm;

 3、 纸板适合长度600mm-1400mm                   提手宽度15.0±0.2mm;

 4、 垫片料带更大存储量5000片                         提手长度(不含卡脚)137±1mm;

 5、 料带盘更大直径<600mm                      13、适合使用以下尺寸的提手垫片料带:

 6、 提手更大存储量2000片                                 底片宽度32.0±0.5mm;

 7、 提手穿插孔中心距离108mm                         底片长度 134±1mm；

 8 、穿插合格率99.90%                                       穿插孔中心距 108.0±0.5mm；

 9、 机器正常运转率85%                              14、主机机器外形尺寸长5米x宽2.5米x高1.3米

10 、电源要求380V.50A

11、机器装机容量16KW                              15、机器重量 3000KG
